Modellierung lokaler Projekte > Berechnungen und Auswertungen

Dieses Kapitel beschreibt und erläutert die Berechnungen, Auswertungen und Optimierungen, die in dem Tool durchgeführt werden.

Inhalt

1. Auswerten des Durchsatzes

2. Zuweisen von Pufferspeicher

3. Optimieren der Pufferzuweisung

1. Auswerten des Durchsatzes

Durch Klicken auf den blauen Pfeil Button am unteren Ende der Modellierungsoberfläche wird das Evaluierungs- und Optimierungsmenü geöffnet.

Durch Klicken auf den Button Evaluiere wird die aktuelle Zeile ausgewertet und die Ergebnisse werden auf der rechten Seite angezeigt (siehe Abbildung 1).

Durch Klicken auf den Button Ein-/ausblenden werden die Bewertungsergebnisse in der Modellierungsoberfläche angezeigt (siehe Abbildung 2).

20251104_evalMenu

Abbildung 1 – Evaluationsergebnisse

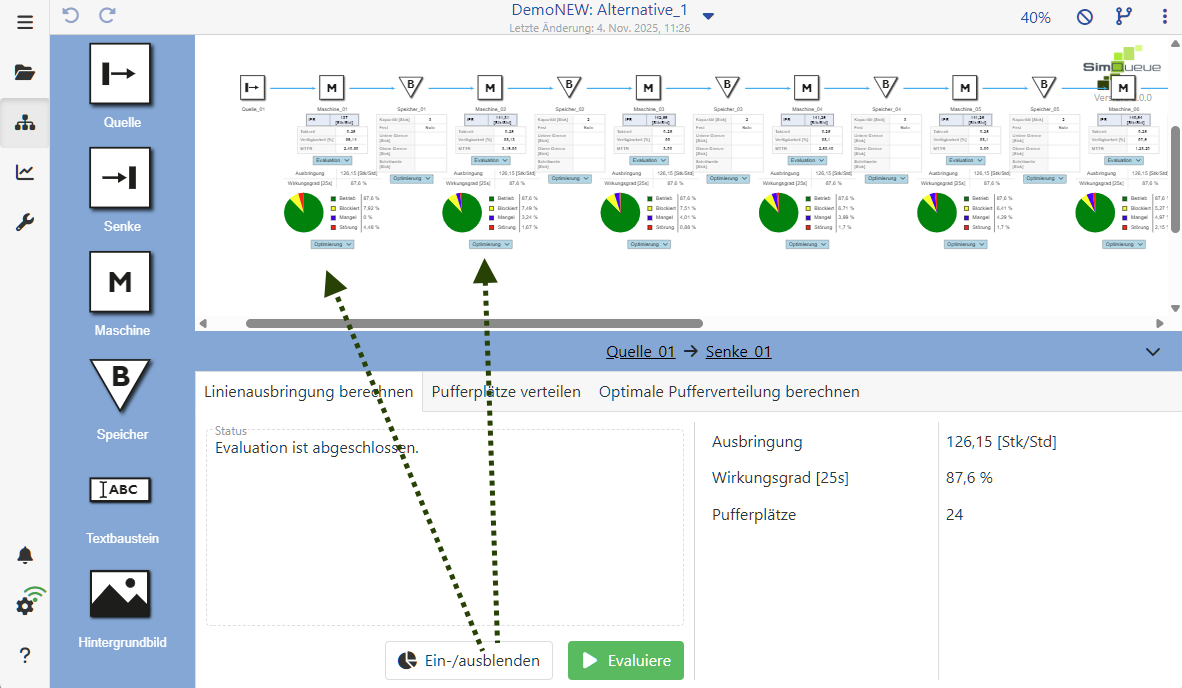

20251104_evalMenuToogle

Abbildung 2 – Evaluationsergebnisse in der Modellierungsoberfläche

2. Pufferplatz zuweisen

20251104_pufferplaetze

Abbildung 3 – Pufferplatz zuweisen

Die berechneten Werte (aus der Evaluation) für die Linie zur Referenz.

Die Anzahl der zu verteilenden Pufferplätze.

In der Registerkarte Optimierung:

•Ziel-Wirkungsgrad: Der Wirkungsgrad, der durch die Optimierung erreicht werden soll.

•Ziel-Durchsatz: Der Durchsatz, der durch die Optimierung erreicht werden soll.

Fehler korrigieren

Wenn aktiviert: Der Algorithmus versucht nicht passenden Einschränkungen (z.B. Schranken passen nicht zur Schrittweite) anzupassen.

Information über Anpassungen wird dann im Statusfenster gezeigt.

Status

Statusfenster zeigt Informationen über den aktuellen Durchlauf der Berechnungen an. Hier werden zum Beispiel Fehler oder Informationen über das Ergebnis dargestellt.

Ergebnis der Optimierung

•Durchsatz, der erreicht werden kann.

•Min. Durchsatz, wenn alle Puffer 0 wären.

•Max. Durchsatz, wenn alle Puffer gegen unendlich laufen.

•Wirkungsgrad der Linie (Referenztaktzeit in Klammern)

•Anzahl der Pufferplätze in der optimierten Linie

Button	Beschreibung
	Zeigt die Optimierungsergebnisse in der Modellierungsoberfläche an (siehe Abbildung 4)
	Startet den Optimierungsalgorithmus
	Wendet die aktuelle Pufferplatzzuweisung auf die Linie an.

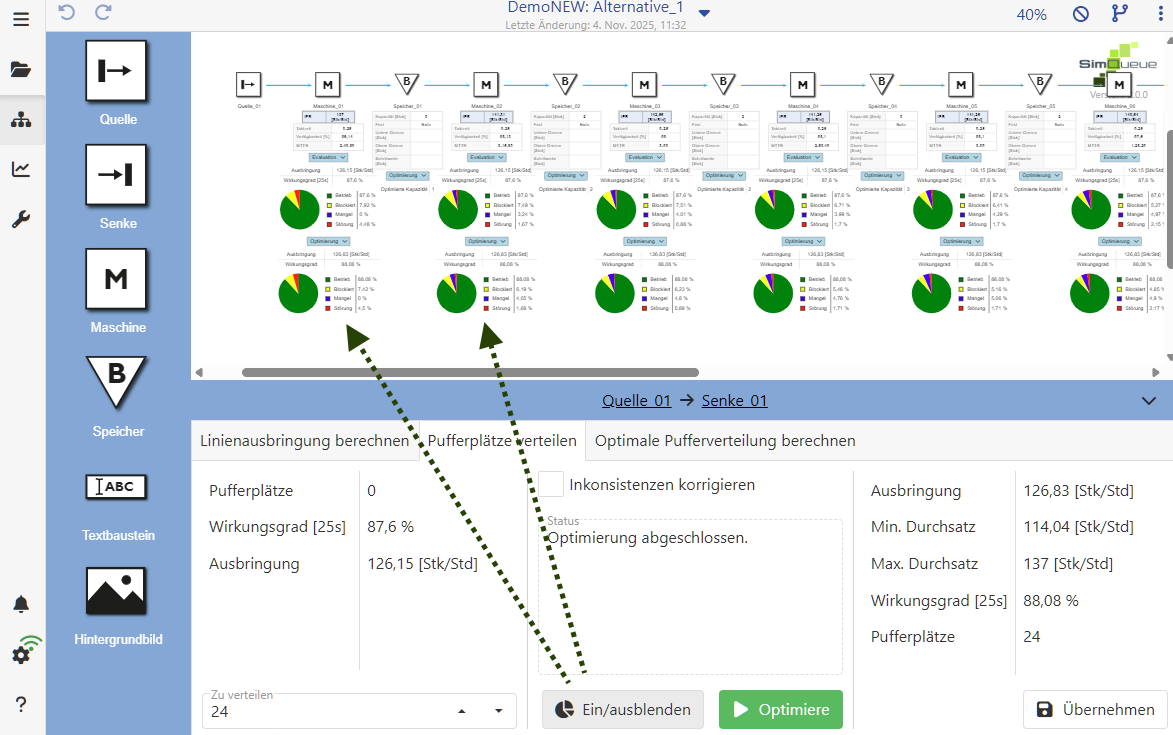

20251104_pufferplaetzeAnzeigen

Abbildung 4 – Optimierungsergebnisse

3. Pufferzuweisung optimieren

Die Einstellungen in dieser Registerkarte entsprechen denen unter „Pufferplatz zuweisen”, mit Ausnahme der in Abbildung 5 markierten Einstellungen.

Einstellung	Beschreibung
Ziel-Effizienz [%]	Die durch die Optimierung zu erreichende Effizienz.
Ziel-Durchsatz [Stück/Stunde]	Der durch die Optimierung zu erreichende Durchsatz.

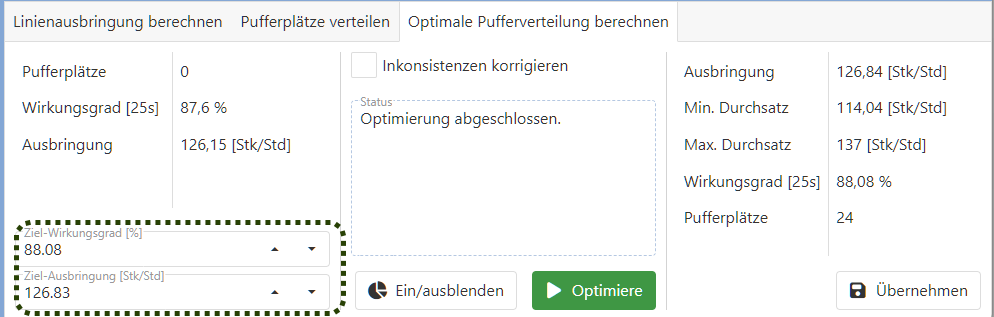

20251104_optimierung

Abbildung 5 – Pufferzuweisung optimieren
