In diesem Kapitel werden die Simulationsergebnisse angezeigt und erläutert.
Inhalt

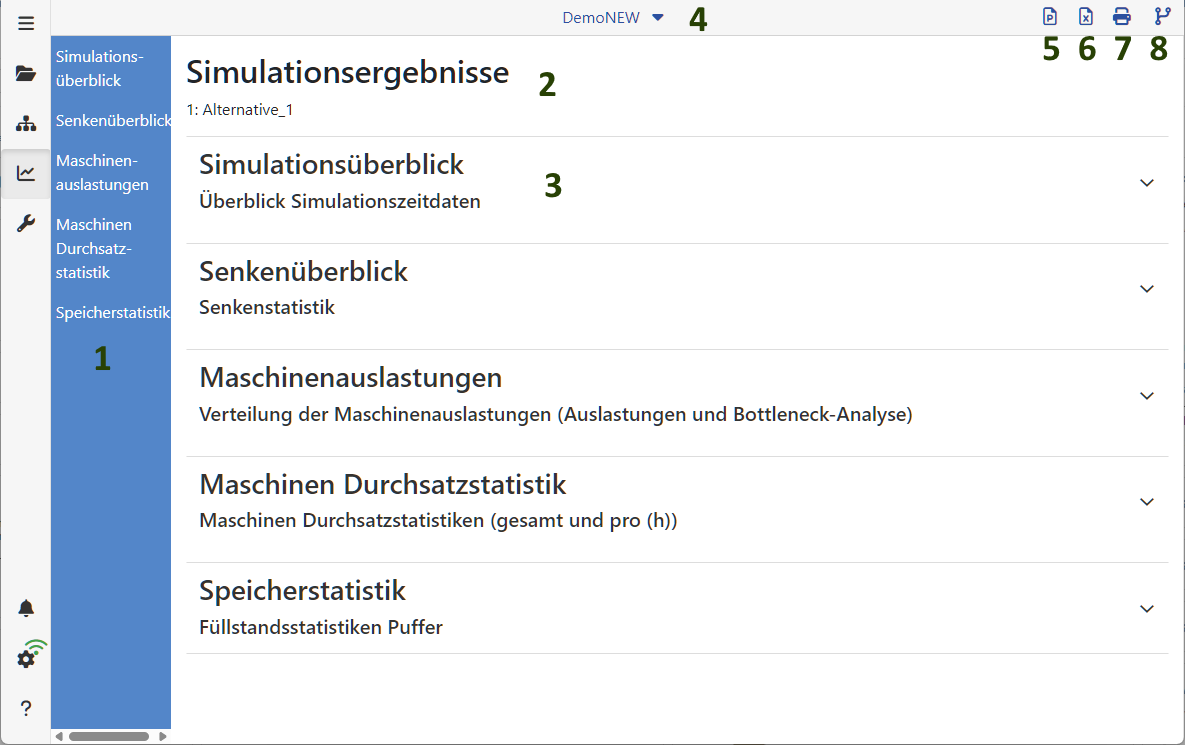

Abbildung 1 zeigt eine Übersicht über die Seite mit den Simulationsergebnissen, die über den Button |
|
im Menü der Anwendung aufgerufen werden kann. |
Abbildung 1 – Ergebnismenü
In diesem Bereich werden alle berechneten Statistiken angezeigt. Jede Kennzahl ist anklickbar, um direkt zur entsprechenden Statistik zu springen. |
Der Name der Modellierungsalternative, deren Ergebnisse angezeigt werden können, wird direkt unter dem Titel angezeigt (hier: Alternative_1).
Der größte Bereich in den Simulationsergebnissen ist für die Darstellung derselben vorgesehen.
Hier werden alle im Menü auf der linken Seite aufgeführten Ergebniskategorien in einer klappbaren Baumstruktur angezeigt.
Mit der Schaltfläche Alternativen können alternative Modelle in den Simulationsergebnissen ein- oder ausgeblendet werden.
Voraussetzung für diese Option ist, dass die Alternativen zuvor simuliert wurden (siehe 8 in Abbildung 1).
Um Alternativen zu vergleichen, müssen diese zunächst wie oben beschrieben zu den Simulationsergebnissen hinzugefügt werden.
Anschließend kann die vorhandene Baumstruktur der Simulationsergebnisse erweitert und die ausgewählten Alternativen verglichen werden.
Die Darstellung der Ergebnisse hängt von der Reihenfolge ab, in der die Modelle im oberen Teil der Anwendung aufgelistet sind.

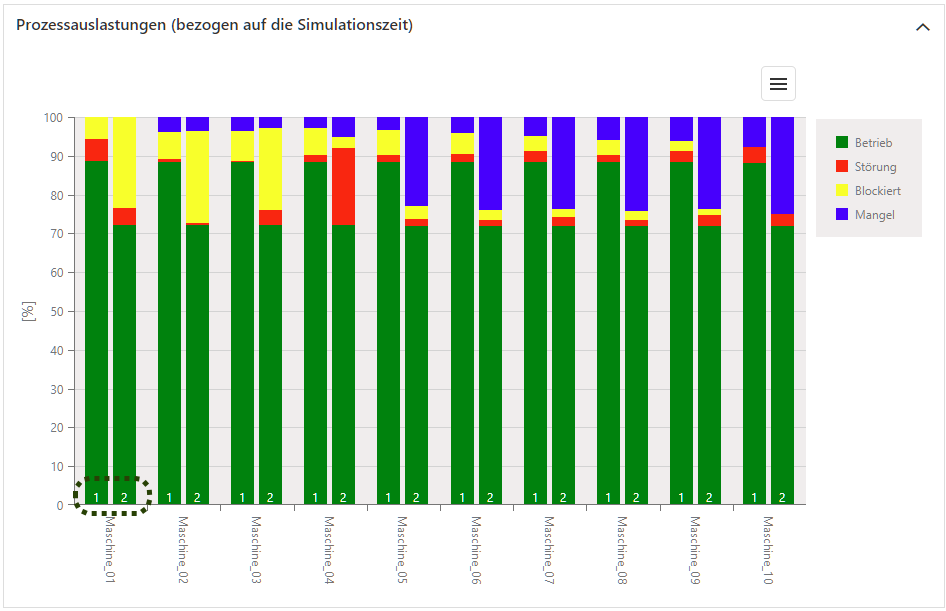

Abbildung 2 – Vergleich von Alternativen

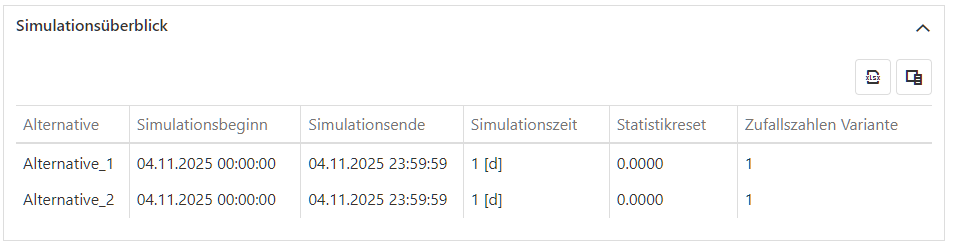

Abbildung 3 – Simulationsübersicht
Einzelheiten finden Sie im Kapitel Übersicht Modellierungsoberfläche, Abschnitt 6.
Ein Klick auf diese Schaltfläche öffnet die alternative Seitenleiste. Hier kann der Benutzer alle Alternativen auswählen, für die Simulationsergebnisse vorliegen, um sie direkt miteinander zu vergleichen. |

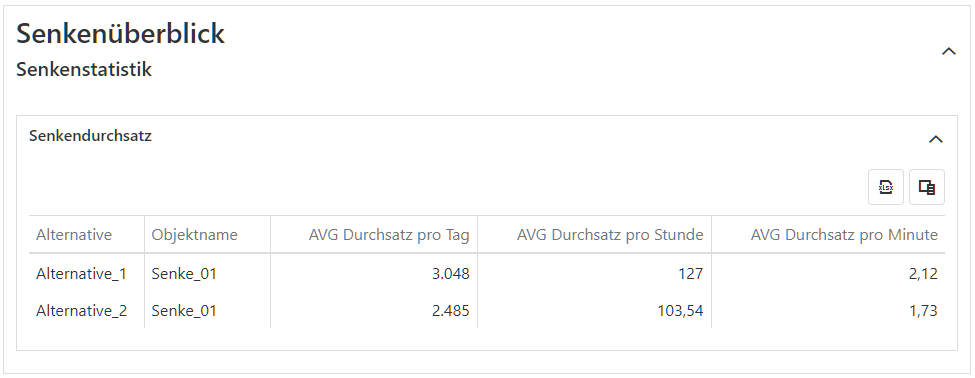

Abbildung 4 – Übersicht über die Senken

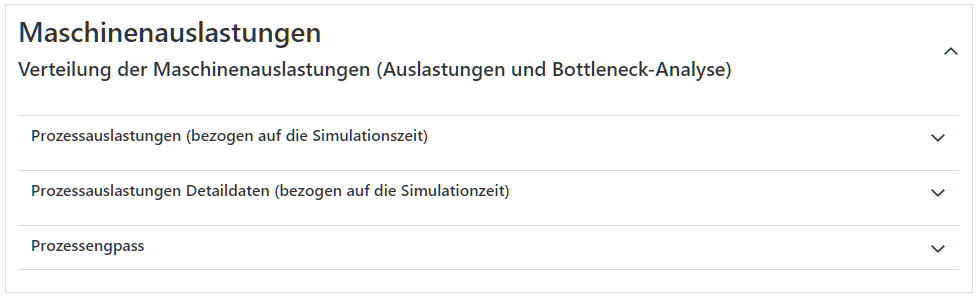

Abbildung 5 – Übersicht über die Maschinenauslastung

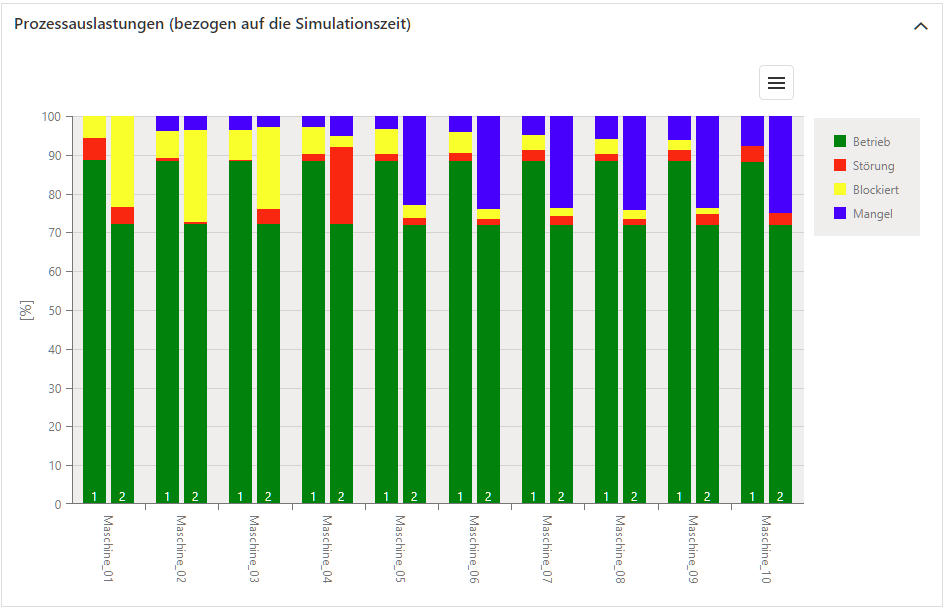

Abbildung 6 – Prozessauslastung

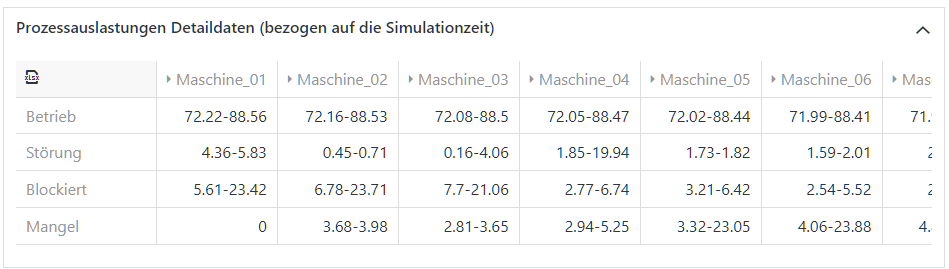

Abbildung 7 – Daten zur Prozessauslastung

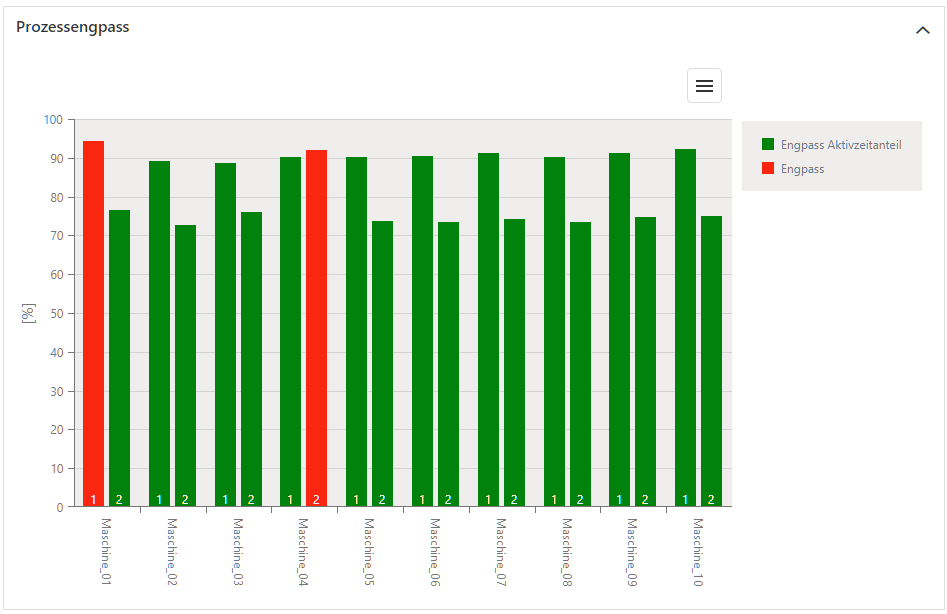

Abbildung 8 – Prozessengpass

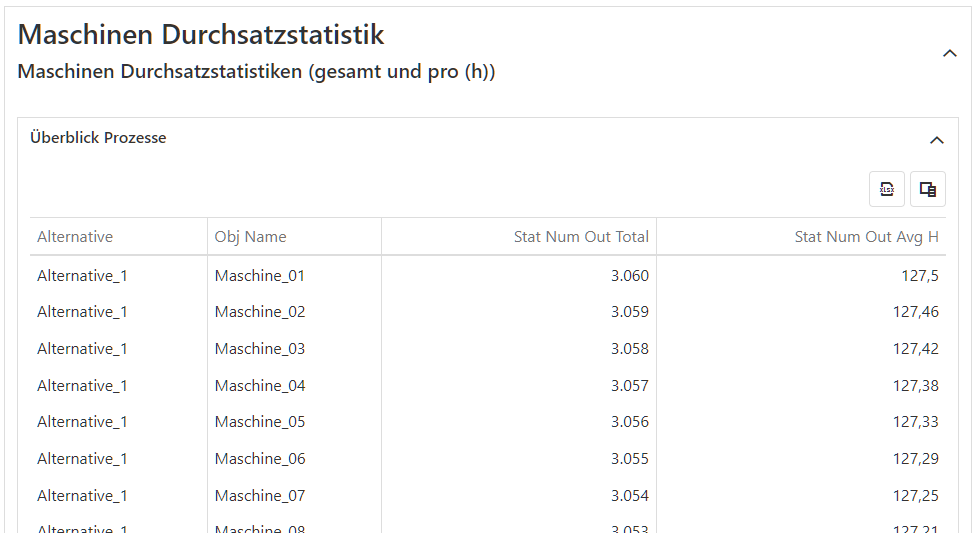

Abbildung 9 – Prozessdurchsatzstatistik

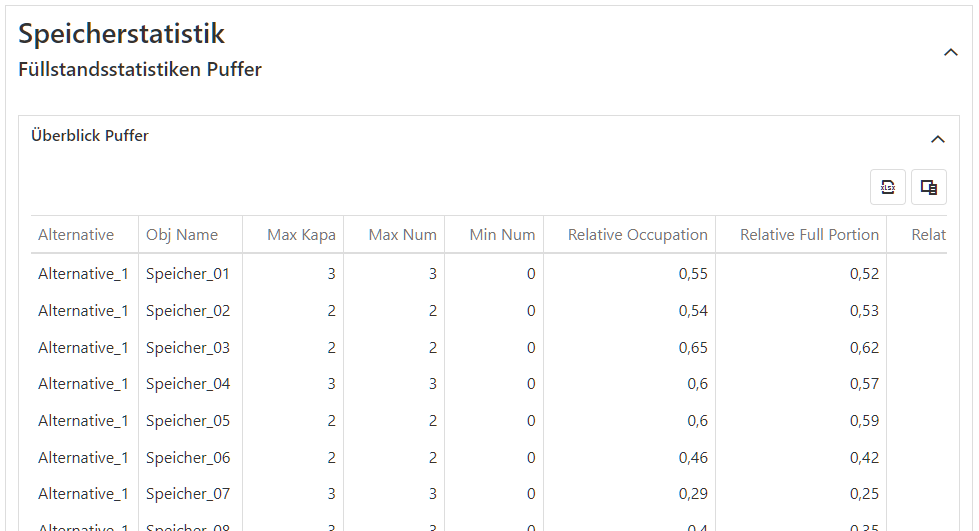

Abbildung 10 – Pufferstatistik
