Dieses Kapitel gibt einen Überblick über die Modellierungsoberfläche der Anwendung.
Abbildung 1 zeigt eine Übersicht über die Modellierungsoberfläche. Die mit Zahlen gekennzeichneten Bereiche werden im Folgenden näher erläutert.
Abbildung 1 – Modellierungsoberfläche
Auf der linken Seite der Anwendung befindet sich das Menü. Details zum Menü finden Sie im Kapitel Menüleiste.
Die Toolbox enthält eine Vielzahl von Objekten. Diese können per Drag&Drop nach rechts auf die Modellierungsoberfläche gezogen werden, um ein Modell zu erstellen.
Der größte Teil der Anwendung steht für die Modellierung zur Verfügung. Hier können Modelle erstellt und verwaltet werden.
Eine Beschreibung der einzelnen Objekte und ihrer Verwendung finden Sie in den Kapiteln Objekte verwenden und Objekte parametrieren.
Durch Gedrückthalten der [STRG]-Taste und gleichzeitiges Bewegen des Mausrads kann die Modellierungsoberfläche vergrößert werden.
In der Tablet- oder Smartphone-Version kann diese Funktion über die Standard-Zoomgeste aufgerufen werden.
Der Bereich unterhalb der Modellierungsoberfläche dient zur Auswertung und Optimierung der erstellten Modelle.
Details und Einstellungen für diese Auswertungen und Optimierungen finden Sie im Kapitel Berechnungen und Auswertungen.
Mit diesen beiden Schaltflächen können Sie ausgeführte Aktionen, wie z. B. das Einfügen von Objekten, rückgängig machen oder wiederholen.
Änderungen an den Parametereinstellungen sind von dieser Aktion nicht betroffen.
Hier wird der Name des aktuell ausgewählten Projekts und die aktuell ausgewählte Alternative angezeigt (Projektname: Alternativname).
Der Zeitpunkt der letzten Änderung in der Modellierungsoberfläche wird immer darunter angezeigt.

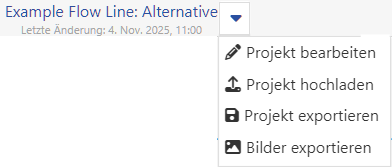

Über das Dropdown-Menü kann der Projektname bearbeitet oder exportiert, das Projekt auf den Server hochgeladen und Bilder exportiert werden, siehe Abbildung 2.
Abbildung 2 – Projekteinstellungen und Export
Durch Klicken auf den Prozentwert können verschiedene Zoomeinstellungen aufgerufen werden.
Abbildung 3 – Zoomeinstellungen

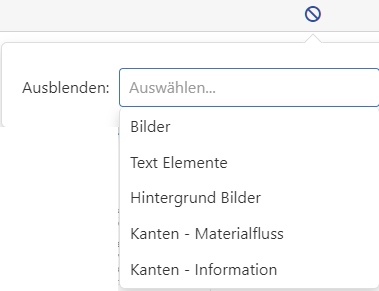

Mit dieser Schaltfläche können ausgewählte Elemente des Dropdown-Menüs in der Modellierungsoberfläche ausgeblendet werden.
Abbildung 4 – Elemente ausblenden
Mit dem Button |
|
wird die Seitenleiste Alternativen geöffnet, in der Alternativen erstellt und verwaltet werden können. |
Details finden Sie im Kapitel Alternativen erstellen und verwalten.
Der Button |
|
öffnet ein Dropdown-Menü für verschiedene Einstellungen für die Modellierungsoberfläche, die im Folgenden erläutert werden. |
Abbildung 5 – Einstellungen Modellierungsoberfläche
Minikarte
Mit dieser Schaltfläche kann ein Übersichtsfenster (Minikarte) ein- oder ausgeblendet werden, das insbesondere bei größeren Projekten dabei hilft, den Überblick über die gesamte Modellierung zu behalten.

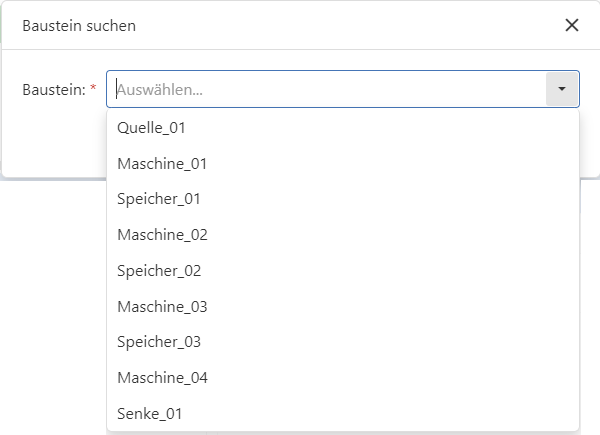

Suchen
Durch Klicken auf das Lupensymbol können Objekte über einen Dialog gesucht werden. Abbildung 6 zeigt den Dialog mit geöffnetem Dropdown-Menü, das alle auf der Modellierungsoberfläche verwendeten Objekte enthält.
Sobald ein Element ausgewählt und die Suche über die Schaltfläche Suchen gestartet wurde, wird das entsprechende Element auf der Modellierungsoberfläche ausgewählt und die Ansicht auf das jeweilige Objekt zentriert.
Abbildung 6 – Suche

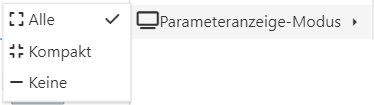

Parameter-Anzeigemodus
Hier kann der Benutzer zwischen drei Anzeigemodi wechseln
Abbildung 7 – Anzeigemodi
Drucken & Exportieren
Hier kann das Modell entweder gedruckt oder als Bild oder SVG exportiert werden. Um als Bild (*.png) oder als SVG zu exportieren, wählen Sie einfach den entsprechenden Eintrag im Dropdown-Menü aus.
Ein Klick auf Drucken öffnet die Druckvorschau. Hier kann die aktuelle Alternative auch direkt als PDF gedruckt werden.
Es ist auch möglich, die Breite des zu erzeugenden PDFs automatisch in Abhängigkeit vom Seitenverhältnis des Projekts berechnen zu lassen, indem das Kontrollkästchen Dynamische Breite aktiviert wird.
Die Schaltfläche am Ende des Seitenmenüs öffnet die Systemdruckereinstellungen. Mit der Schaltfläche Drucken kann die ausgewählte Alternative gedruckt werden.
Mit der Schaltfläche Abbrechen kann zur vorherigen Ansicht zurückgekehrt werden.
Toolbox anzeigen
Hier kann der Werkzeugkasten durch Klicken auf die Umschalttaste ein- und ausgeblendet werden.

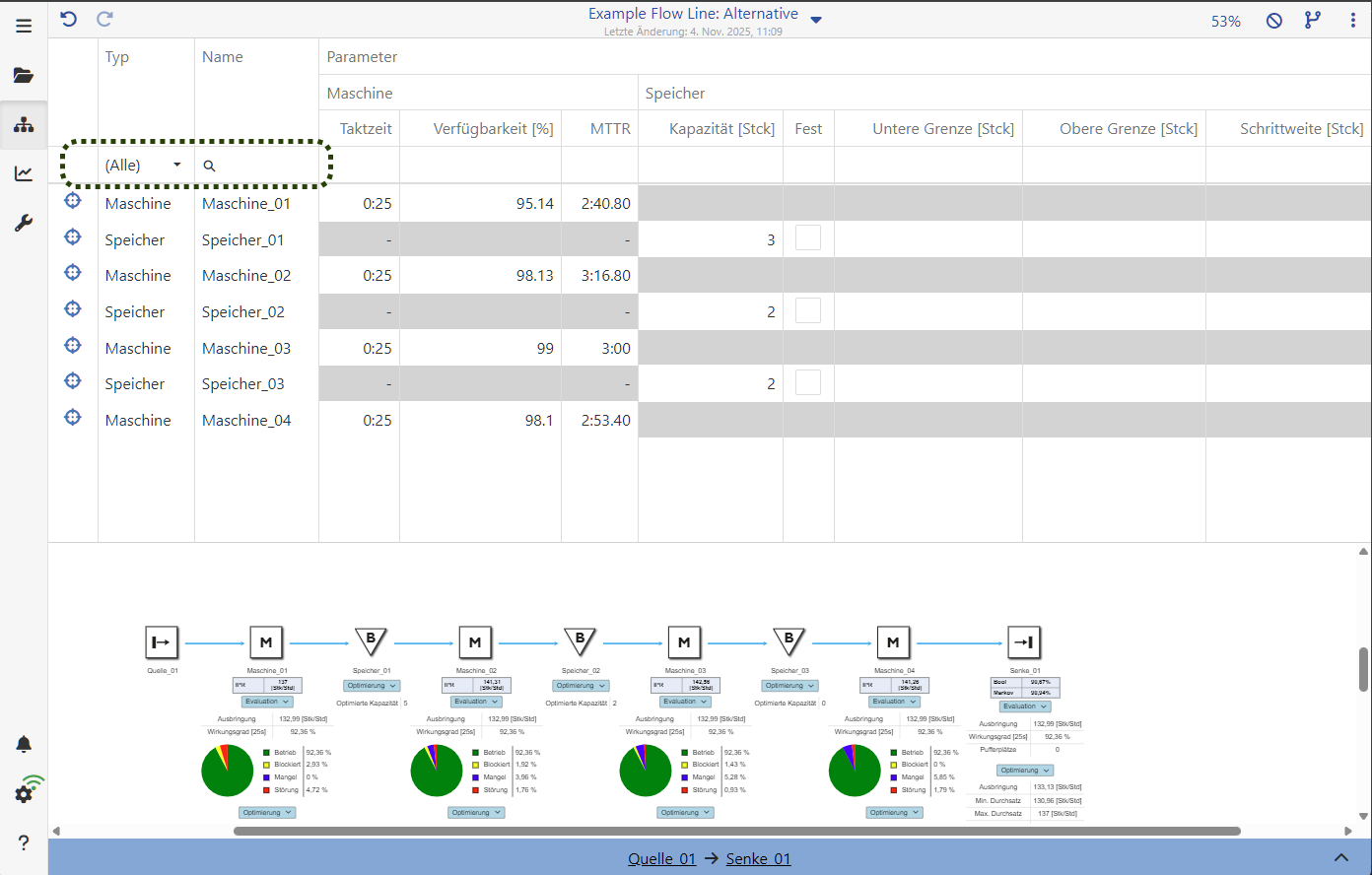

Tabellarischer Editor
Öffnet einen tabellarischen Editor über der Modellierungsoberfläche, in dem alle Parameter aller verfügbaren Objekte gleichzeitig bearbeitet werden können (Premium-Funktion).
Such- und Filteroptionen sind ebenfalls verfügbar – graue Bereiche können nicht ausgefüllt werden.
Abbildung 8 – Tabellarischer Editor
